Tanvi不锈钢烛式过滤机(又称滤饼层过滤机),单机内部集成多根管式滤元,过滤后达到一定压差时,排空液体后,反吹卸除滤饼,滤元可重复使用。烛式过滤机具有密闭运行、多功能、过滤面积大、纳污能力强、易反吹滤饼、自动化运行的突出特点;同时具有直接过滤、预涂过滤、浆料浓缩、滤饼回收、滤饼洗涤五大功能;能够适用于高杂质含量、粘性液体、极高精度、高温等多种特殊过滤场合。如用作预涂式过滤可选助滤剂有硅藻土、纤维素、珍珠岩等。该系统由通常为两台过滤器组成,一用一备,连续过滤,PLC控制,自动执行预涂、过滤、排渣、清洗等程序,多台烛式过滤机可整合为一个大型过滤系统。
一、结构及工作原理:

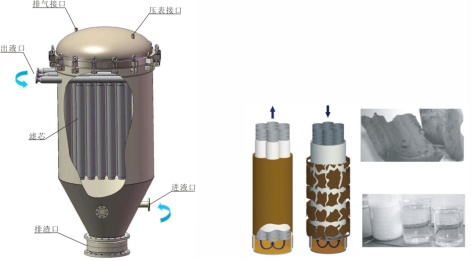

1、烛式过滤机是一款自动化压力式过滤装置,主要由筒体、滤芯、滤布、助滤剂、电脑控制系统和配件等组成,其他辅助设备包含空压机,压力感应器等,筒体和滤芯的材质主要为不锈钢(304/316/321)、碳钢、钛材,滤布的材质主要为PP(聚丙烯)、PE(聚酯)、PPS(聚苯硫醚)、PTFE(聚四氟乙烯)、尼龙纤维等,助滤剂则按生产过程中的过滤标准要求来配置,主要有活性炭、硅藻土等。
2、滤布支撑管由一支无孔中心管与六根多孔管组成,截面为梅花型,中心管能够排尽滤元内驻存液体,减少物料浪费。
3、过滤状态:液体透过滤布,从外部多孔管中流向中心管,再流向集液管。滤布受压贴附于支撑管外表面,凹凸的支撑管能够增大过滤面积并帮助固定滤饼,防止滤饼脱落,从而稳定过滤效果。
4、反吹状态:通入反吹气体,从无孔中心管流向外部多孔管,滤布鼓胀变圆,有效振飞剥离滤饼,同时可以振去滤布纤维中的微粒,提高反吹效率,快速恢复滤布过滤能力。
二、技术参数:
1、过滤精度:0.2μm-200μm
2、使用温度:200°以下(实际情况与密封材质有关)
3、适用液体粘度:1-2000cp
4、滤芯类型:多根管式滤芯,滤芯有两种:小滤芯90*500,大滤芯90*1000,其中CF1为小滤芯,其它为大滤芯5、标准工作压力:0.3-1MPa
6、理想流量:过滤精度为100μm时的流量,仅供参考,流量受到粘度、精度及洁净度的综合影响
三、主要特点:
1、用于液体的澄清时,可在料浆中直接加硅藻土、活性炭等助剂,使过滤速率更快,滤液更澄清。
2、全密闭操作,既适合于一般物料的过滤,也可用于易燃易爆、有毒或剧毒的危险产品及不允许有污染的鲜美食品、生物制品及药品等的过滤。
3、在过滤后期,如底部残留料浆不能排回料浆槽,这时可用泵抽出底部的残留料浆,再返回顶部中央的过滤机顶盖内,并通过喷嘴均匀喷洒到过滤管上,通过机内输入压缩气体使残留的液体全部滤出。
4、由于本机可再过滤时形成均匀的滤饼层,因而可在机内通入洗涤液很方便地对滤饼进行洗涤。如通过顶部喷淋的方法对滤饼进行洗涤,则可大大节省洗涤液。
5、如要得到干燥滤饼,则在过滤后或洗涤过滤后在机内通入常温空气、热空气或蒸汽等,使他们穿过滤饼层,直至使滤饼达到所需的干度后再使机内泄压,并反吹滤饼从底部卸料。
四、行业应用:
1、食品行业:果葡糖浆过滤;柠檬酸、苹果酸、硫磺酸、乳酸的脱碳脱色过滤;番茄红素过滤;味精的脱碳脱色过滤;酵母、大豆蛋白精密过滤;各种果汁精密过滤;酱油、醋过滤;酒类、饮料精密过滤;毛油、食用油、调和油的精密过滤。
2、医药行业:生物制药行业过滤;发酵液过滤结晶体过滤;母液或悬浮液过滤;催化剂过滤回收。
3、化工行业:农药中间体过滤回收;废塑料、废轮胎炼油中钛白粉、黑碳粉过滤;秸秆制生物质油过滤;PTA母液过滤回收;高纯氧化铝过滤;白油等溶剂油过滤;聚醚除盐的过滤;油砂原油过滤;助滤剂(活性炭、白土、硅藻土、珍珠岩等)的过滤;胺液脱硫、脱碳工艺过滤;PTA、PVC粉粒回收过滤;无机盐的生产过滤等。
4、水处理:各类废水过滤: 如重金属废水(电镀废水、线路板生产废水、热镀锌废水)、蓄电池废水、磁性材料废水、电泳废水、煤矿矿井废水、煤场堆煤废水、含氟废水;化工生产含悬浮物废水的过滤;电子、光学透镜研磨用液的过滤;颜料乳胶废漆水的精密过滤;河水、地下水、江水、泉水、游泳池水、洗澡水的过滤。
5、油脂油墨:工业用油脱蜡、脱色、精滤;生物柴油、液压油、废油、混合油、基础油、柴油、煤油、润滑油、变压器油过滤;植物油、食用油的脱蜡、脱色过滤等。
